一、產品概述

KICD100是由科譽德電氣公司研發生產的一款小體積一體式具有自動化霜功能及低溫除濕功能的除濕器。該裝置采用半導體熱電轉換原理研制，通過熱端對空氣加熱使空氣能容納更多的水分，將熱空氣抽到冷端，使空氣突然遇冷凝結為小水珠，通過內部集水器將水收集后通過引流管排除柜外，控制器采用微電腦控制，控制模式多種多樣，除具備半導體熱電除濕模式外，還具備監測柜內溫度、濕度等參數.

產品體積小、運行效率高，安全可靠。安裝超薄寬度設計，DIN35mm導軌安裝。集合空氣動力、智能電子調節先進技術，具有超強除濕能力，即使電柜存在縫隙等密封不良狀況，也能從容應對，將濕氣驅離電柜。

產品程序增加了風扇間歇性停歇功能，在即使工作狀態下，兩個小時后會強制停止運轉5分鐘，在不影響除濕效率情況下有效增加了產品的使用壽命。

二、主要特點

? 除濕效果顯著、能耗低，最大30W的功耗。

? 工作過程中不會造成設備內部溫升，解決了加熱器表面溫度高帶來的安全隱患和柜內溫升造成對設備的影響。

? 產品可實現濕度設置，遙測及遙信通訊輸出，具備外帶加熱接點輸轉出（默認），適合于環境溫度低于零度時自動加熱。同時可以應客戶要求，把加熱輸出接點改為故障報警接點輸出。

? 配套設計多種供電模式和產品，用戶可選擇AC/DC110~220V、DC24~48。

三.操作流程與控制邏輯

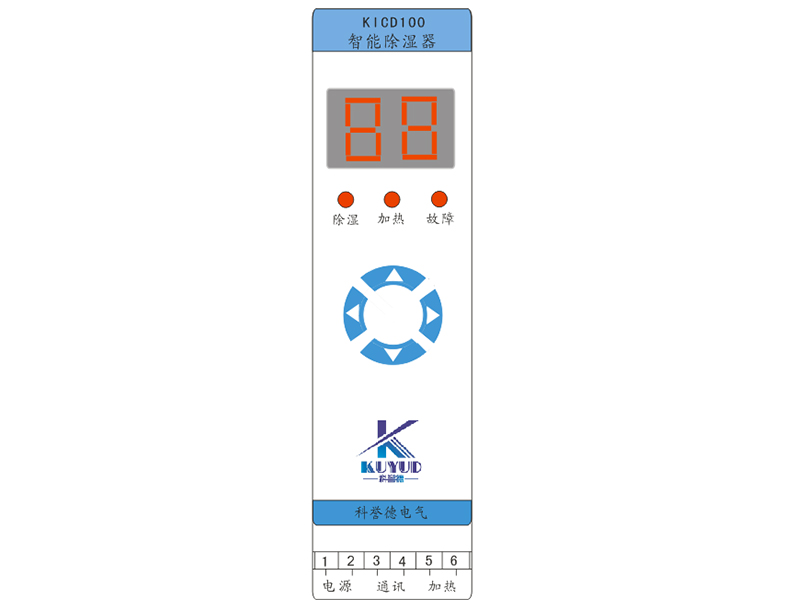

面板運行邏輯說明：

? 當正常工作時，數碼管顯示當前柜內溫度和濕度值。如故障數碼管顯示“----”。

? 當環境濕度數值大于設定濕度數值時，除濕裝置將啟動工作，面板上除濕指示燈亮，當環境濕度數值小于設定濕度數值10%時，機器停止運行，除濕指示燈滅。溫度低于10℃，加熱輸出。

操作說明：

? 長按“”“鍵進入菜單設定。數碼管跳動，此時可以參數設定。

? 整定除濕啟動值，除濕燈亮此時數碼管跳動的數值即為除濕設定值，按 “△”鍵或“▽”鍵，改變?cè)O(shè)定值當達到需要的值時，進入下一項設定（設定范圍20~99%）。

? 整定機號Add。濕度啟動值整定完畢后，進入設置機號狀態，這時T和RH指示燈均亮, 此時數碼管跳動的數值即為通訊機號值，按△鍵或▽鍵，改變?cè)O(shè)定值當達到需要的值時按SET鍵退出設定。（設定范圍為1~255）

? 整定通訊波特率。通訊機號整定完畢后，進入設置通訊波特率狀態，這時T指示燈亮, 此時數碼管跳動的數值即為通訊波特率，按“△”鍵或“▽”，改變?cè)O(shè)定值當達到需要的值時按“SET”鍵退出設定。（設定范圍為2400~9600）

? 手動強制除濕長按手動“△”按鈕2s，除濕開啟，輕觸 “▽”按鈕退出。

四.產品選型

? KICD100 默認為:AC/DC110V~220V,50/60HZ,功率30W,導流管L=2m，導軌式安裝DIN35mm,帶外加熱接點。

? 如果需要其他安裝方式，如面板式安裝；

? 輸出接點：默認加熱輸出接點，如需要故障輸出接點（同加熱輸出二選一）請備注

? 電壓等級：電壓如果需要24~48V直流時，或其他電壓等級在采購時單獨提出。

? 導流管長度：默認為2米，如需要請單獨列出。

五.安裝注意事項

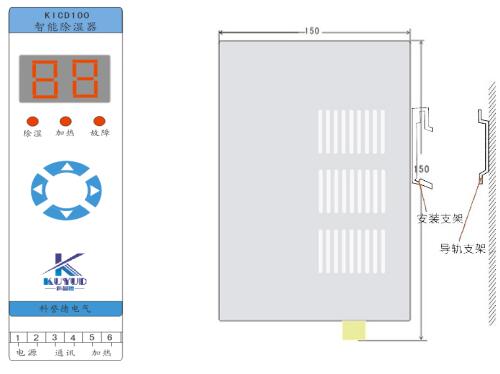

? 根據現場安裝情況，確定安裝位置，直接固定在DIN35mm導軌上，安裝時保證除濕器水平，不得傾斜；確保排水管朝下。

? 保征除濕器通風口四周與其他裝置間有大于20mm空間，保證正面風扇出風口通暢；

? 將出水管一端接入除濕器排水口，用卡箍固定，出水管中間保持順直，彎曲半徑不得小于50mm,不纏繞，以利排水,另一端通向柜體外。

? 保證除濕器與熱源（如加熱器等）保持至少20 厘米以上的距離。
